[CV 논문] Rich feature hierarchies for accurate object detection and semantic segmentation





아래 글에서 이 블로그에서 리뷰한 논문들의 흐름과 분야별 분류를 한 눈에 볼 수 있다.

읽은 논문들 정리

읽은 논문들 정리





이때까지 리뷰했던 논문들의 흐름은 classification의 발전과정을 따라가는 순서였다.

아래 모델이름을 누르면 해당 논문을 리뷰한 포스팅으로 연결된다.

AlexNet → VGGNet → GoogLeNet → ResNet → SENet → ViT → Swin Transformer



이제부터는 다시 과거로 돌아가 classification이 아닌 detection 분야의 발전 과정을 하나씩 살펴보자.

---

1. 서론

당시에는 객체 탐지 분야에서 성능이 정체되어 있었다.

저자들은 이 문제를 해결하기 위해 두 가지 방법을 결합했다.

Region Proposals + Deep CNN
"이미지 내에서 물체가 있을 법한 영역(Bottom-up region proposals)을 먼저 찾고, 그 영역마다 강력한 CNN(Convolutional Neural Network)을 적용하자"는 아이디어이다.
이 방식 때문에 모델 이름이 R-CNN(Regions with CNN features)이 되었다.

Supervised Pre-training & Fine-tuning
객체 탐지는 레이블링된 데이터가 부족하다는 고질적인 문제가 있었다.
이를 해결하기 위해, 먼저 거대 데이터셋(ImageNet)으로 모델을 사전 학습시킨 후,

적은 양의 탐지 데이터로 해당 도메인에 맞게 Fine-tuning하는 방식을 제안했다.

이 전략이 성능 향상의 결정적 요인이 되었다.



---

2. R-CNN

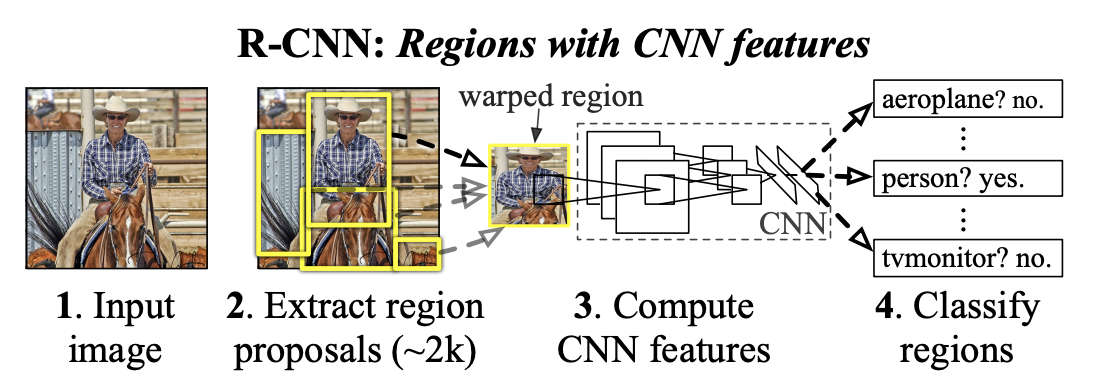

아래와 같은 흐름을 가지고 있다.

Region Proposals → Feature Extraction → Classification



Region Proposals

이는 객체가 존재할 가능성이 높은 영역을 대략 2000개를 뽑아내는 것이다.

이 논문에서는 selective search의 fast mode라는 방법을 사용했다.



Feature Extraction

CNN 아키텍처는 고정된 크기($227 \times 227$ 픽셀)의 입력을 요구하기 때문에,

저자들은 각기 다른 크기의 region proposal들을 이 크기에 맞추기 위해 Anisotropic warping을 사용했다.

Context Padding: 영역을 와핑하기 전, 원래 박스 주위에 $p=16$ 픽셀만큼의 주변 배경을 포함하도록 확장한 뒤 와핑했을 때 성능이 가장 좋았기 때문에 이 방법도 같이 사용한다.

이 $227 \times 227$의 이미지가 AlexNet(T-Net) 구조의 CNN을 통과한다.

5개의 컨볼루션 층과 2개의 FC층이 있다.

마지막 컨볼루션 층을 통과하면 $6\times 6\times 256$이 되고, FC층에서 4096차원으로 flatten된다.





Classification

추출된 2000개의 구역에 대해 4096차원의 특징 벡터($2000\times 4096$)를 입력받아 각 클래스에 대해 독립적으로 학습된 Linear SVM이 점수를 계산하여 객체를 분류한다.

$N$이 클래스개수일 때 SVM행렬은 $4096 \times N$이 된다.

소프트맥스가 아니기 때문에 확률은 아니고 점수(이 클래스라고 확신하는 정도)이다.



후처리 과정

특정 클래스에서 점수가 가장 높은 박스를 먼저 선택한다.

그 다음, 선택된 박스와 IoU(Intersection-over-Union) 임계값 이상으로 겹치는 다른 모든 박스들은 중복되었다고 생각해 제거한다.



실행속도

만약 $N$이 10만, 즉 클래스가 10만개여도 이를 저장하는데는 1.5GB만 필요하고 연산도 현대 CPU에서 약 10초 정도로 매우 빠르게 끝난다. 기존 방식은 134GB가 필요한것과 비교하면 엄청나게 메모리를 아낄 수 있다.

---

3. 학습

Supervised Pre-training

거대한 ILSVRC2012 분류 데이터셋을 사용해 CNN(AlexNet)을 먼저 학습시킨다.



Domain-specific Fine-tuning

입력을 227x227로 맞추고, detection에 특화시키기 위해 파인튜닝을 한다.

기존에 마지막 1000층 softmax를 없애고 $4096 \times (N+1)$크기를 갖는 softmax FC층을 하나 붙여 학습시킨다.

+1은 특별한 객체가 없이 배경만 있을 때 이를 분류하기 위한 것이다.

정답으로 주어진 박스와 넓이가 반 이상 겹칠 때 정답으로 취급해 학습시킨다.

학습률을 초기값의 1/10인 0.001로 설정하여 기존 지식을 보존한다.
각 미니배치(사이즈 128)는 긍정 샘플 32개와 배경 샘플 96개로 구성하여, 매우 희귀한 긍정 샘플에 편향되도록 샘플링한다.



Object category classifiers

CNN 학습이 끝난 후, 위의 $4096 \times (N+1)$층을 떼고, 선형 SVM을 붙인다.

추출된 특징을 바탕으로 각 클래스별 선형 SVM을 학습시킨다.



Q. 왜 잘 학습시킨 층을 갖다 버리는가?

이 버린 층의 역할은 해당 층 자체에 있는 것이 아니고, CNN의 몸통 부분들의 가중치를 학습시키는 목적이었기 때문에 무의미한 짓이 아니다.

샘플 정의 :
Positive: 오직 해당 클래스의 정답 박스만을 정답으로 사용힌다.
Negative: 해당 클래스의 모든 인스턴스와 겹치는 넓이 비율 < 0.3인 영역만 오답으로 사용힌다.
Ignore: 0.3 이상이지만 정답 박스가 아닌 영역은 무시한다.
Hard Negative Mining: 2000개의 제안은 너무 많아 메모리에 담을 수 없으므로, 정답은 배경인데 모델이 객체라고 강하게 얘기한 어려운 문제들(hard negative)을 찾아 기존 데이터 셋에 추가한다.



---

4. 결과들

PASCAL VOC 2010-12

PASCAL VOC라는 테스트 셋에서 53.7%의 mAP(mean Average Precision)를 달성했다.

전통적인 시스템들은 35%대로 엄청난 차이가 있었다.

당시 가장 높은 40%와도 큰 차이가 있다.



ILSVRC2013 detection

ILSVRC2013 탐지 대회 데이터셋에서도 이 R-CNN은 31.4% mAP로 그 시절 가장 높았던 OverFeat(24.3% mAP)를 넘겼다.

OverFeat는 슬라이딩 윈도우를 사용했지만 R-CNN은 Region proposals을 사용했다.

또 PASCAL VOC에서 사용했던 파라미터를 그대로 사용해서 이런 결과를 내므로써 범용성을 입증했다.



Q. 왜 두 대회에서 mAP가 이렇게 차이나는가?
VOC는 20개, ILSVRC2013은 200개의 클래스 분류를 하기 때문에 난이도가 높아져 mAP는 줄어든다.

---

5. 분석

Visualizing learned features : CNN 내부의 유닛들이 어떤 특징에 반응하는지 분석

1.방법: 특정 유닛의 활성화(activation) 값을 기준으로 약 1,000만 개의 region proposals을 정렬하고, 가장 높은 점수를 기록한 영역들을 표시한다.

2.결과: 5번째 컨볼루션 레이어($pool_5$)의 유닛들이 사람의 얼굴, 텍스트, 강아지 얼굴, 혹은 특정 질감과 같은 구체적인 개념에 반응한다는 것을 발견했다.(아래 그림)



Ablation studies : 어떤 레이어가 성능에 결정적인지 알아보기 위해 레이어별로 성능을 분석

아래 표를 보면 FT(fine tuning)을 했을 때와 안했을 때의 mAP차이를 볼 수 있다.

FT를 안했을 때는 오히려 fc6이후의 결과가 fc7의 결과보다 성능이 좋았다.

이는 CNN의 전체 파라미터 중 상당수가 쓸모없는 것이므로 성능 저하 없이 제거될 수 있다는 뜻이다.

반면, FT를 하면 mAP가 많이 상승한다.

특히 fc6와 fc7 레이어에서 성능 향상이 두드러지는데, 이는 conv5에서 배운 특징은 일

반적인 반면, 상위 레이어에서 도메인 특화된 분류 능력을 습득했음을 의미한다.



Network architectures : 사용하는 CNN의 구조가 성능에 미치는 영향을 분석

T-Net (AlexNet): 기본 모델로 사용되었으며, 빠르지만 성능이 상대적으로 낮다.

O-Net (VGG-16): 16층 레이어 구조인 VGGNet을 적용했을 때 mAP가 58.5%에서 66.0%로 크게 향상되었다.

다만, 연산 시간은 AlexNet보다 약 7배 더 소요되었다.



Detection error analysis : Hoiem 등의 분석 도구를 사용하여 R-CNN의 실패 원인을 분석

주요 결과: R-CNN의 가장 큰 에러 원인은 배경과의 혼동이 아니라, 물체의 위치를 부정확하게 잡는 Poor Localization임이 밝혀졌다.

이는 CNN 특징이 매우 구별력이 높기 때문에 발생하는 현상이다.



Bounding-box regression : 위의 에러 분석을 바탕으로 위치 오차를 줄이기 위한 기법

방법: $pool_5$ 특징을 입력으로 받아 제안된 영역의 좌표를 정답(ground-truth) 좌표로 보정해주는 선형 회귀 모델을 학습시켰다.

효과: 이 간단한 기법만으로도 mAP를 3~4%p 가량 추가로 향상시켰다.



Qualitative results : 데이터셋에서 랜덤하게 샘플링된 이미지들에 대한 실제 탐지 결과

특징: 큐레이팅되지 않은(un-curated) 결과들을 통해 모델이 실제 환경에서 어떻게 작동하는지 현실적인 결과를 제공한다.

---

6. Bounding-box regression

CNN이 물체 분류는 잘하지만, 박스를 정밀하게 치지 못하는 문제(Poor Localization)를 해결하는 기법이다.

위에서 모델들 이름에 BB가 붙어있는 것들은 이 기법이 적용된 모델들이다.

논문의 부록 C에 있는 내용이다.



Selective Search가 준 박스 $P = (P_x, P_y, P_w, P_h)$와 정답 박스 $G = (G_x, G_y, G_w, G_h)$가 있을 때, 우리는 $P$를 $G$로 이동시키는 Transformation을 찾는것 이 목적이다.

하지만 모델이 직접 좌표 $(G_x, G_y, G_w, G_h)$를 예측하게 만드는 것은 매우 어렵다.

이미지마다 물체의 크기와 위치가 제각각이기 때문이다.

그래서 R-CNN은 상대적인 변화량인 $t$를 예측하도록 설계되었다.



우리가 모델에게 학습시키고자 하는 변화량$t$은 다음과 같이 계산된다.

중심점의 상대적 이동량:

$$t_x = (G_x - P_x) / P_w$$

$$t_y = (G_y - P_y) / P_h$$

(현재 박스의 너비/높이에 대비해서 얼마나 옆으로/위아래로 이동해야 하는가?)



너비와 높이의 비율 변화:

$$t_w = \log(G_w / P_w)$$

$$t_h = \log(G_h / P_h)$$

($\log$를 취함으로써 크기 변화량을 선형적으로 다룰 수 있게 한다. $\exp$를 씌우면 다시 원래 비율이 된다.)



CNN feature → 선형 회귀층을 거쳐

$\hat{t}=(\hat{t}_x,\hat{t}_y,\hat{t}_w,\hat{t}_h$)



Loss는 L2 loss를 사용한다.

$L=\sum_i(\hat{t}_i−t_i)^2$



클래스별로 다른 값들을 학습한다.

이렇게 학습을 시키고, 테스트 할 때는 아래 방법으로 박스를 조정한다.

$\hat{G}_x = P_x + \hat{t}_x \times P_w$

$\hat{G}_y = P_y + \hat{t}_y \times P_h$

$\hat{G}_w = P_w \times exp(\hat{t}_w)$

$\hat{G}_h = P_h \times exp(\hat{t}_h)$

​

---

<요약>

강력한 딥러닝(CNN)을 통한 특징 추출과 정교한 Region Proposal방식을 결합하여, 기존의 한계를 뛰어넘는 압도적인 객체 탐지 성능을 보여준 논문

---

핵심 포인트

1. Region Proposals

Selective Search 알고리즘을 사용하여 이미지 내에서 물체가 있을 법한 후보 영역 2,000개를 먼저 추출한다.



2. CNN Fine-tuning

ImageNet으로 사전 학습된 모델을 객체 탐지와 와핑된 이미지 크기에 맞게 재교육하여 특징 추출 능력을 극대화한다.



3. Linear SVM

CNN이 추출한 고차원 특징 벡터를 바탕으로, 각 클래스에 대해 학습된 독립적 이진 분류기를 통해 물체의 종류를 최종 판별한다.



4. BB Regression

CNN의 $pool_5$ 특징을 활용한 선형 회귀 모델로, 제안된 박스의 위치와 크기를 정답에 가깝게 미세하게 조정한다.
