[CV 논문] NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis

아래 글에서 이 블로그에서 리뷰한 논문들의 흐름과 분야별 분류를 한 눈에 볼 수 있다.

읽은 논문들 정리

읽은 논문들 정리





---

이 논문은 시점 합성에 대한 논문이다.



이 논문의 목표는 정적인 장면을 찍은 여러 이미지를 받아서, 카메라가 가본 적 없는 방향에서 봤을 때 어떤 이미지일지를 출력하는 것이다.



기존에도 여러 시도가 있었지만 메모리 소모가 너무 크거나, 복잡한 물체의 디테일/광택을 살리는데 한계가 있었다.



기존에는 장면을 데이터 덩어리(voxel)로 취급했는데 이 논문은 하나의 연속적 함수로 표현할 것을 제안한다.



voxel은 볼륨과 픽셀의 합성어로 부피가 있는 정육면체들을 생각하면 편하다.

더 직관적인 예시로 마인크래프트가 있다.

---

아주 간단히 요약하자면,

어떤 공간 좌표와 이 좌표를 보는 방향이 주어질 때 최종적으로 어떻게 보일지를 출력한다.

이를 위해 Volume Density(볼륨밀도)와 RGB색상의 두 가지 개념이 필요하다.



Volume Density는 해당 3차원 좌표가 얼마나 불투명한지를 나타내고,

RGB색상은 그 좌표를 어떤 방향에서 봤을 때 보이는지를 나타낸다.

따라서 각각 3개, 5개의 입력을 통해 값을 구한다.



보고싶은 좌표와 보는 방향이 정해지면, 그 사이에 점을 여러개를 찍어 각 속성(volume density, rgb색)을 통합해 최종 결과를 낸다.

---

Neural Radiance Field Scene Representation

먼저 5차원 함수를 하나 생각해야한다.

입력으로 공간의 점 위치 ($x,y,z$),보는 방향($\theta, \phi$)를 받아서 색($r,g,b$)와 볼륨밀도($\sigma$)를 출력한다.

다만 일반적으로 방향은 3차원 단위벡터로 나타내기 때문에 실제 입력은 6차원이 된다.

그래도 논문에서 5차원이라고 표기한 이유는 3차원 단위벡터의 자유도는 2이기 때문이다.



다중 시점 일관성 (Multiview consistent)

이 개념은 각도를 바꿔서 물체를 봐도 울렁이지 않고 견고하게 보이도록 하는 것이다.

이를 위해 volume density ($\sigma$)는 해당 위치에 의해서만 정해지도록 설계했다.

반면 색은 보는 방향에 따라 바뀔 수 있으므로 위치와 보는 방향에 의해 정해지도록 설계했다.



이를 위해서 신경망은 방향정보를 빼고 먼저 위치 정보만을 처리한다.

입력으로 3D좌표를 주고 8개의 FC레이어를 통과해 각 좌표에 물체가 있는지 알려주는 볼륨밀도($\sigma$)와 256차원의 특징벡터를 출력한다.



이 256차원 특징 벡터는 카메라가 보는 방향과 합쳐 하나의 데이터로 만든다.

이후 1개의 FC레이어를 추가로 통과하고 최종적으로 방향에 따라 달라지는 RGB값을 출력하게 된다.

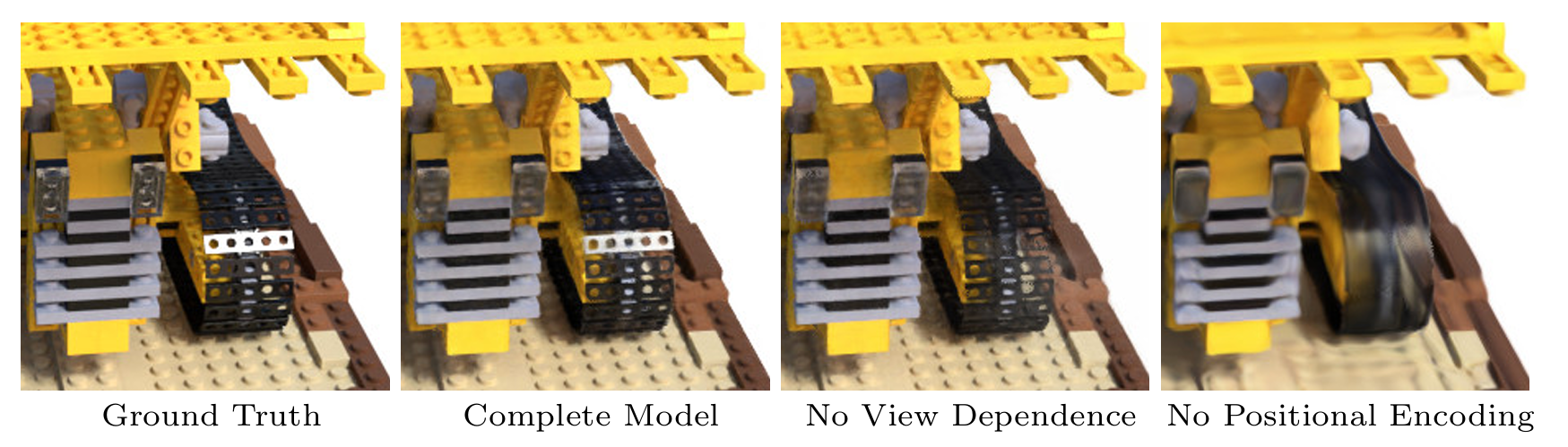

이 마지막의 방향을 포함하는 과정이 없으면 어떻게 되는지 아래 그림에서 확인할 수 있다.

No View Dependence를 보면 금속 느낌이 없어진 것을 볼 수 있다.

---

Volume Rendering with Radiance Fields

카메라 시점에서 볼 때 필요한 최종 색을 구하는 식을 설명한다.

카메라 픽셀에서 쏜 광선을 $\mathbf{r}(t) = \mathbf{o} + t\mathbf{d}$라고 하면, 최종 색상 $C(\mathbf{r})$은 아래처럼 계산된다.

$t_n, t_f$는 near, far를 의미한다. 모든 공간을 볼 수 없으므로 이 두 범위 안에 있는 공간만 계산에 포함된다.





$\sigma(\mathbf{r}(t))$ (볼륨 밀도): 위에서 설명했던 볼륨밀도를 의미한다.

$\mathbf{c}(\mathbf{r}(t), \mathbf{d})$ : 그 지점에서 카메라 방향으로 내뱉는 색상.

$T(t)$ (Transmittance): 광선이 시작점(near)부터 $t$까지 오면서 아무것도 부딪히지 않고 살아남을 확률.



$$T(t) = \exp\left( -\int_{t_n}^{t} \sigma(\mathbf{r}(s)) ds \right)$$

이 부분을 보면 가까운 부분에서 특정 지점까지의 누적밀도를 계산한다.

앞에서 이미 밀도가 커서 적분값이 커지면 $T(t)$는 0에 가까워지고 따라서 특정 지점은 이미 가려진 것이라고 해석 할 수 있다.





식은 이해가 되지만, 실제로 컴퓨터는 연속적인 적분을 할 수 없으므로,

이산적인 합으로 바꿔야한다.



따라서 광선 상의 여러 지점을 고르게 된다.

그러나 일정한 간격으로 점을 뽑게 되면 그 격자들에 대해서만 학습이 일어날 수 있기 때문에,

광선을 여러 구간으로 쪼개고 그 구간 안에서 무작위로 점을 뽑게 된다.



이산화된 점을 사용해 최종 색을 구하는 식은 아래와 같다.

총 $N$개의 샘플 지점이 있을 때, $c_i$는 i번째 샘플 지점에서 모델이 예측한 색깔 값이다.

$\delta_i$는 $t_{i+1}-t_i$로 인접한 두 샘플 사이의 거리를 의미한다.



$T_i$는 위의 $T(t)$와 같은 개념이다.

$1-exp(-\sigma_i \delta_i)$부분을 보면 해당 구간의 밀도가 높거나 구간의 길이가 길면 이 전체 값은 1에 가까워진다.

따라서 이 값이 최종 값에 많이 더해진다.

이 말은 해당 부분이 밀도가 높고 투과되지 않는 부분이라는 의미이므로 이 곳의 색이 많이 반영되고 이 뒤의 색은 가려져 비중이 낮아짐을 의미한다.

---

Optimizing a Neural Radiance Field

Positional encoding

위 방법들을 봤을 떄 의문이 드는 점이 있었다.

미분가능한 5차원 함수를 얘기하는데, 만약 물체가 책상 모서리처럼 각지고 갑자기 그 부분에서 성질이 확 달라진다면 어떻게 되는지 의문이었다.

따라서 도입된 방법이 이 Positional encoding이다.

이 방법은 더 고차원의 고주파 공간으로 매핑해 세밀한 디테일을 학습할 수 있도록한다.



$$\gamma(p) = \left( \sin(2^0\pi p), \cos(2^0\pi p), \dots, \sin(2^{L-1}\pi p), \cos(2^{L-1}\pi p) \right)$$



먼저 위 식을 이용해 입력으로 들어오는 6차원의 값들을 변환한다.

이때 위치는 $L=10$으로, 방향은 $L=4$를 사용해 바꾼다.

따라서 3차원이었던 위치는 60차원이 되고, 3차원이었던 방향은 24차원이 되어 총 84차원이 된다.



우리가 학습시킬 5차원 -> 4차원으로 바꿔주던 함수는 이제 84차원 -> 4차원으로 바뀌게 되었다.



---

Hierarchical volume sampling

또 다른 생각거리가 있다.

물체가 없는 빈 공간이 많은 텐데 이 빈공간을 처리하느라고 컴퓨팅파워가 손실되는 것은 조금 아깝다는 생각이 든다.

따라서 물체가 있는 곳에만 집중하자는 방법이 Hierarchical volume sampling이다.



이 방법을 간단히 설명하면 아래와 같다.

1. 먼저 대강 훑어서 물체가 어디쯤 있는지 알아본다.

2. 그 이후 대략 물체가 있다고 생각되는 지점에 샘플을 더 추가한다.



1번처럼 대략적인 구조를 학습하는 Coarse MLP와 2번처럼 고화질의 정보를 담는 Fine MLP가 같이 학습된다.

이 두 MLP모두 위에서 얘기한 84차원 함수이다.



---

Details

Loss Function : $L = \sum_{r \in \mathcal{R}} [ \| \hat{C}_c(r) - C(r) \|_2^2 + \| \hat{C}_f(r) - C(r) \|_2^2 ]$

위에서 얘기한 두 가지 네트워크가 같이 학습된다.



그 외로

adam optimizer를 사용했고,

learning rate는 지수적 감소로 적용했으며,

batch size는 iteration마다 4096개의 광선을 뽑아 학습시켰다.



Coarse에 사용하는 점의 개수는 64개, fine에는 추가로 128개의 점을 더 사용한다.

최종적으로 fine에는 192개의 점이 입력으로 들어간다.



NVIDIA V100 GPU 1대를 사용했다.

한 장면 학습에 10만~20만번의 iteration이 필요했고, 1~2days가 소요되었다.



---

NeRF 요약

복잡한 3D 장면을 인공신경망(MLP)의 가중치 안에 저장하고, 볼륨 렌더링 기법을 결합하여 추가적인 기하학적 정보 없이도 여러 장의 2D 사진만으로 초실사 3D 복원을 달성한 논문

---

핵심 포인트

1. 기존 3D 표현 방식의 문제

기존의 메쉬(Mesh)나 복셀(Voxel) 방식은 저장 공간을 너무 많이 차지하거나, 해상도가 낮아 세밀한 디테일과 복잡한 질감을 표현하는 데 한계가 있었으며, 미분 불가능한 특성 때문에 딥러닝 최적화가 어려웠다.



2. 해결 아이디어: 5D Neural Radiance Fields

장면을 공간상의 좌표($x, y, z$)와 바라보는 방향($\theta, \phi$)을 입력하면 해당 지점의 밀도($\sigma$)와 색상($RGB$)을 뱉어내는 연속적인 5차원 함수로 정의했다.

이를 통해 불연속적인 격자 구조 없이 무한한 해상도의 장면 표현이 가능해졌다.



3. 핵심 기술: Positional Encoding & View Dependence

신경망의 고질적인 문제인 '저주파 뭉개짐(Spectral Bias)'을 해결하기 위해 입력 좌표를 고주파 사인/코사인 함수로 매핑하는 Positional Encoding을 도입했다.

또한, 색상을 계산할 때 방향 정보를 결합하여 금속의 반짝임 같은 시점 의존적(View-dependent) 효과를 완벽히 재현했다.



4. 구현: Hierarchical Volume Sampling

연산 효율을 위해 빈 공간은 대충 훑고 물체 표면 근처만 정밀하게 조사하는 2단계(Coarse-Fine) 전략을 채택했다.

 물체가 있을 확률이 높은 지점에 계산 자원을 집중시킴으로써 선명도를 획기적으로 높였다.



5. 성능 및 의의

복잡한 수작업 없이 2D 이미지와 카메라 포즈만으로 미세한 털이나 투명한 물체까지 복원해냈으며, 합성 데이터 및 실세계 장면에서 기존 최고 수준(SOTA) 모델들을 압도하며 오늘날 'Neural Rendering'이라는 거대한 연구 분야를 개척했다.
