[Stanford 강의] Lecture 3 : Backpropagation, Neural Network





비선형성

이전 강의의 강의자료 후반에도 있던 여러개의 층으로 된 신경망 그림이다.



여기서 중간 층들은 스스로 다음 층에 넘겨줄 좋은 값이 무엇인지 학습하게 된다.

이 특성이 다른 머신러닝보다 신경망을 더 강력하게 만든 요인이다.







층 사이의 계산이 어떻게 되는지 자세히 알아보자.

각각의 주황색 노드는 로지스틱 회귀를 한다고 생각할 수 있다.

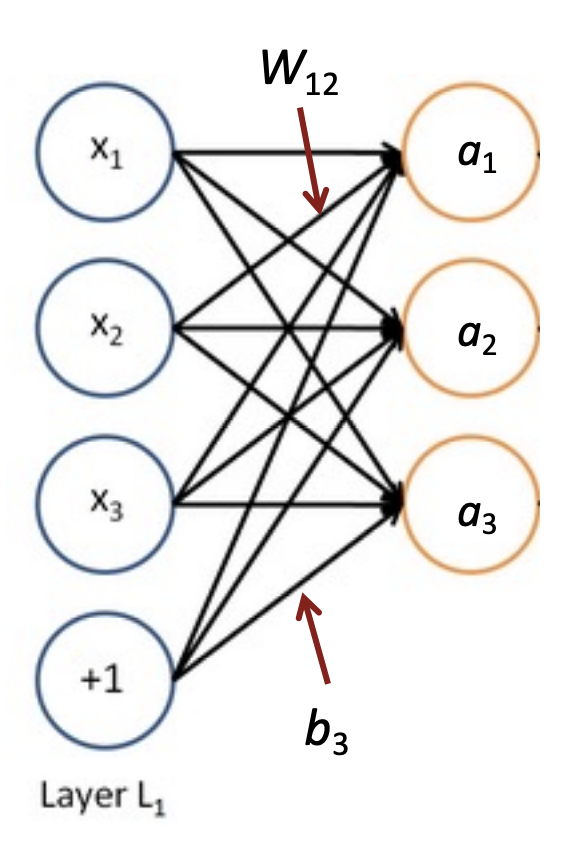

옆의 그림에서

$a_1 = f(W_{11} x_1 + W_{12} x_2 + W_{13} x_3 + b_1)$

$a_2 = f(W_{21} x_1 + W_{22} x_2 + W_{23} x_3 + b_2)$

처럼 계산된다.



위 식의 모든 변수는 스칼라인데 이를 벡터로 바꾸면 식을 간단하게 쓸 수 있다.

$ z = Wx +b$

$a = f(z)$



$f()$는 비선형 함수인데, 이 함수는 $z$의 내부 원소들에 대해 모두 각각 적용된다.









이 $f()$함수, 즉 비선형 함수나 활성화 함수라고 부르는 얘들은 어디서 등장한 아이디어일까?

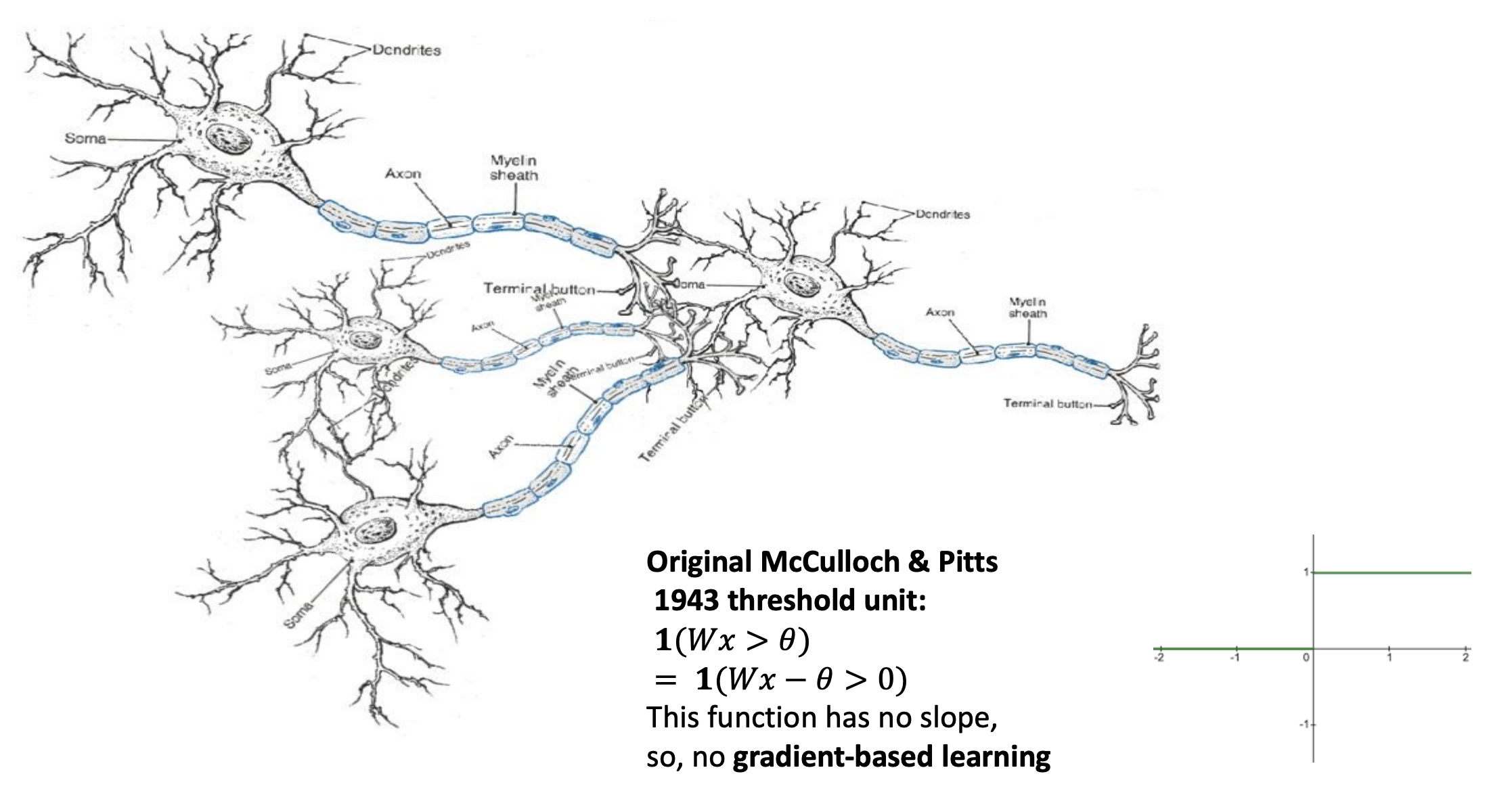

맨 처음 어떤 뉴런이 활성화 될지 말지 정하는 것을 특정한 임계값(threshold,$\theta$)를 사용해 나타내자는 아이디어를 냈을 때이다.

즉 뉴런에서 계산한 값이 $\theta$를 넘으면 활성화로 간주하고 1을, 아니라면 0을 출력하는 방식이다.

하지만 기울기,gradient가 없어 학습시 어떤 방향으로 이동해 학습해야하는지 알기 어렵다.

우연히도 위 강의 슬라이드에 언급되는 McCulloch & Pitts의 1943년 논문을 읽고 정리해 놓은 글이 이 블로그에 있으니 참고해봐도 좋을 듯하다.

[유명 딥러닝 논문] 1. A Logical Calculus of the Ideas Immanent in Nervous Activity



어쨋든, 그래서 경사가 있는 함수가 좋은데, 이런 함수로 여러 종류가 사용되었다.



1. sigmoid 함수 : 잘 썼던 함수이지만 출력에 음수는 없어 계산 과정 중에 값이 점차 커질 수 있다.

2. tanh 함수 : 그래서 sigmoid함수를 변형해 범위를 -1~1로 만든 함수이다. $tanh(z)=2sigmoid(2z)-1$

3. hard tanh 함수 : 그러나 위 함수는 식을 보면 지수 계산이 많다. 그래서 형태는 비슷하게 유지하며 식을 간단히 바꾼 함수이다.

4. ReLU 함수 : 식이 매우 간단한 위 함수가 잘 작동하는걸 보고 새롭게 간단히 만들어 본 함수이다.

하지만 음수 부분은 기울기가 없어 처음 얘기했던 학습이 어려운 문제가 있을 수 있다. 하지만 그래도 효과적이라는 것이 발견되고 이게 거의 표준이 되었다.

5. Leaky ReLU 함수 : ReLU의 음수 부분을 조금 수정한 함수이다.

6. 기타 : 요즘의 트랜스포머 모델에 쓰이는 $swish(x) = x logistic(x), GELU(x) = x 𝑃( 𝑋 ≤ x) , 𝑋~𝑁(0,1) ≈ x logistic(1.702x)$이런 함수들도 있다.



어쩃든 중요한 건 이런 비선형성이 왜 필요한가? 이다.

우리가 사진에서 뭔가를 알아보는 것처럼 복잡한 기능을 만들때 단순히 선형변환인 벡터 곱셈은 몇번을 해도 하나의 선형변환으로 축약이 되기 때문이다. 여러 층을 사용해도 의미가 없어진다.

---

Gradient계산

신경망 학습은 가중치를 학습시키는 것이다.

그래서 각 가중치가 loss에 얼마나 영향을 주는지를 알기 위해 gradient를 계산해야한다.



먼저 기본적인 수학을 조금 살펴보고 넘어가보자.

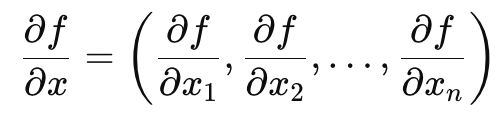

n개의 입력과 1개의 출력을 갖는 함수가

$f(x) = f(x_1, x_2, ..., x_n)$이라고 하면,



이번엔 입력 n개와 출력 m개를 가진 함수를 보면,

아래와 같다.

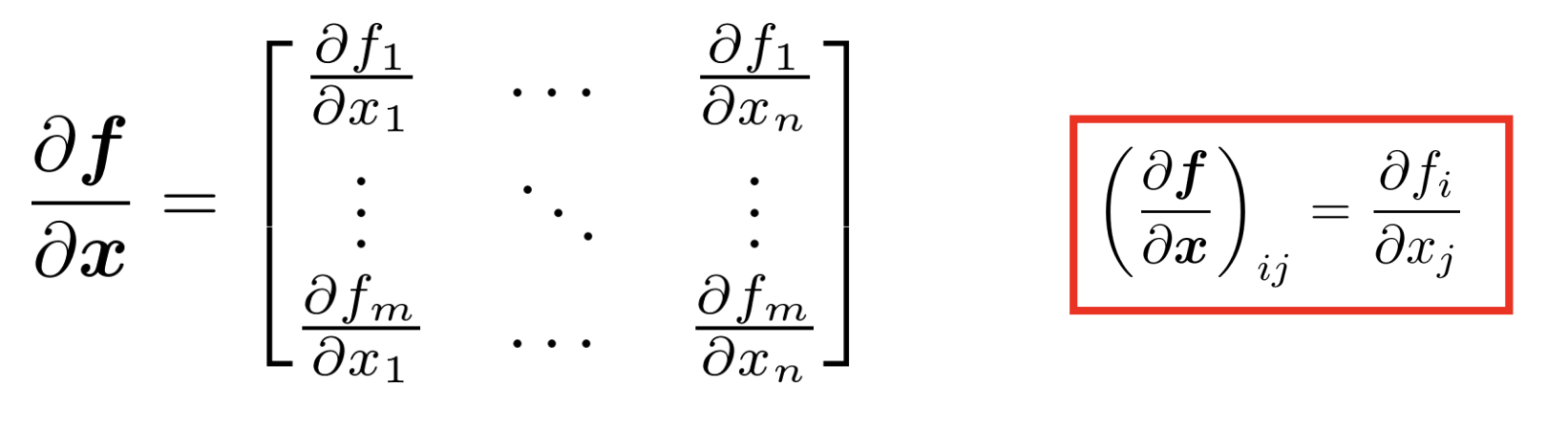

이런 다입력 다출력 함수에 대해 모든 편미분을 모아놓은 아래의 행렬을 자코비안 Jacobian이라고 한다.

$z=(z_1, z_2,...,z_n)$라는 벡터에 대해서 각 원소별로 f를 적용할 때,

jacobian $\frac{\partial h}{\partial z}$의 각 원소는 아래처럼 계산된다.

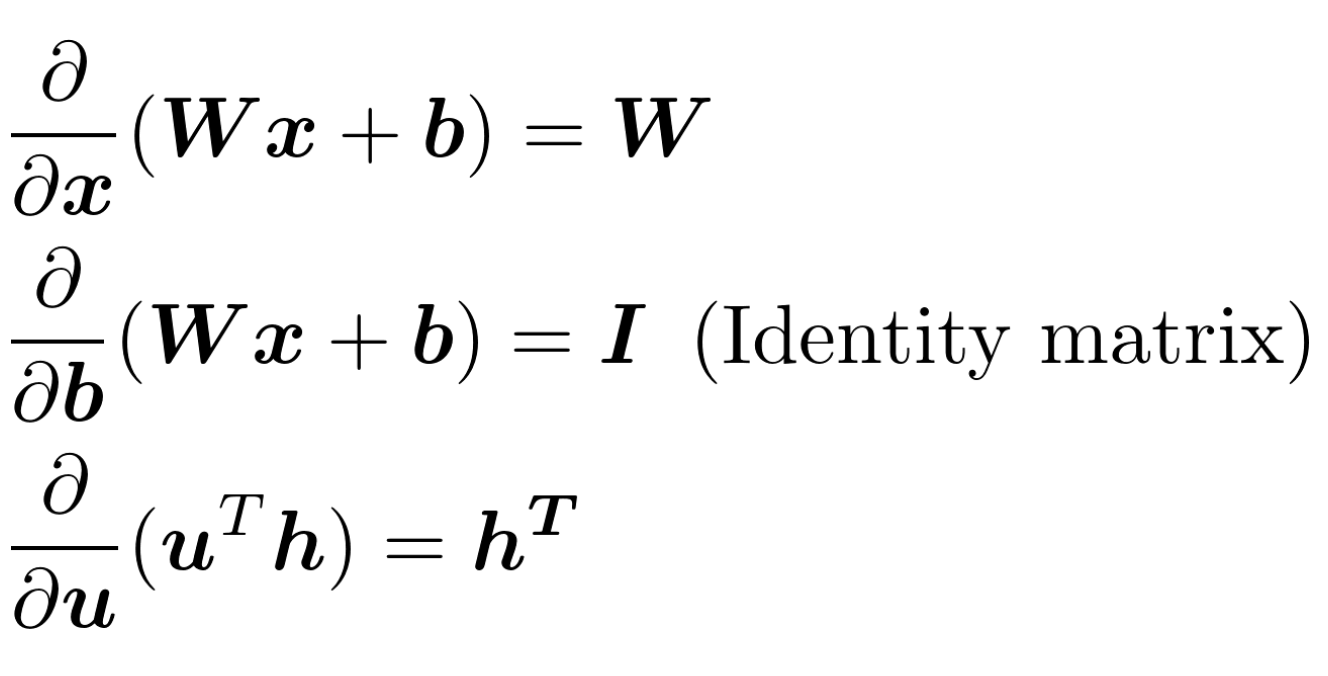

그 외 몇가지 기본적인 jacobian들이다.

기존에 알던 1변수 미적분학에 비교해 생각해보면 당연하다는 생각이 든다.

하지만 실제 행렬을 풀어서 왜 이런 결과가 나오는지 원소 별로 계산 해보면 생각보다 쉽지는 않을 수 있다.

이렇게 직접 계산을 해보면 1 대신 항등행렬이 나오는 이유나 차원이 어떻게 되는지를 자연스럽게 알 수 있다.



<신경망 식에 적용해보기>

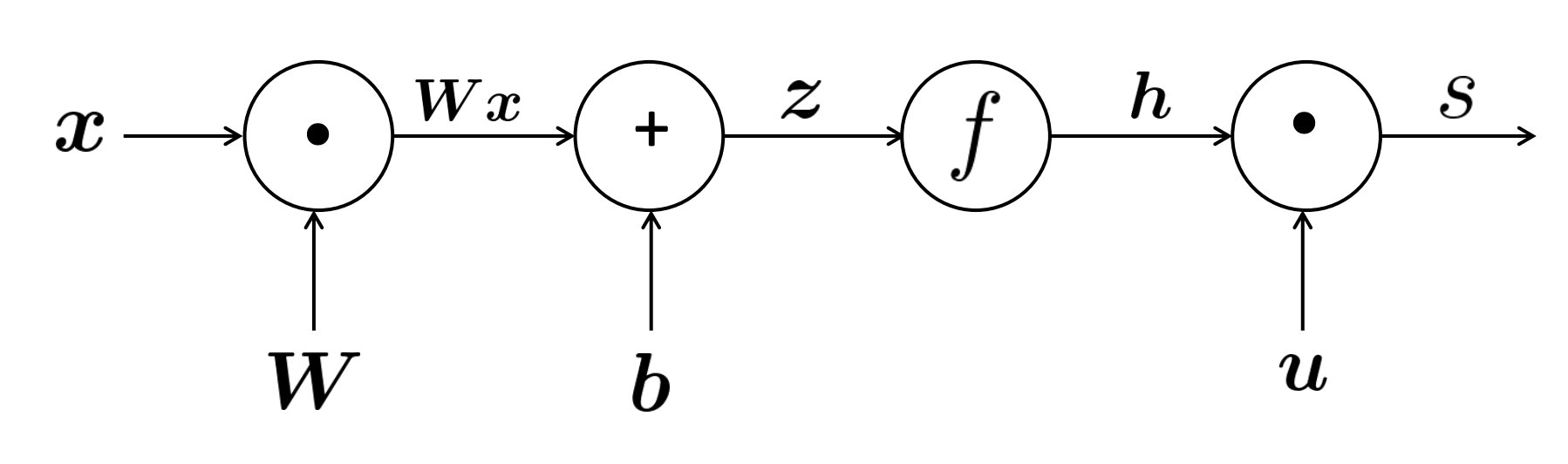

이전 글의 마지막에 봤던 아래 그림에 적용해보자.

여기서 $\frac{\partial s}{\partial b} $를 계산해보자.

아래처럼 먼저 chain rule을 사용해 식을 풀고, 계산하면 된다.

마지막의 원안에 점이 있는 기호⊙는 하다마르 곱이라고 부르는 element wise 곱이다.

이번에는 $\frac{\partial s}{\partial W}$를 구한다고 해보자.

그러면 앞의 식과 겹치는 부분이 있는 것을 알 수 있다.

중복 계산을 피하기 위해 $\delta$기호를 사용해 오른쪽처럼 한번만 계산하고 활용할 수 있다.

$\frac{\partial s}{\partial W}$의 차원은 1x(mn)이 되는데, 이는 한쪽으로만 너무 긴 벡터가 되고, 계산의 편의성을 위해 $W$와 모양을 똑같이 맞춰주는 것이 좋다.



수학적으로는 1xmn이지만, 이 분야에서는 shape convention이 있다.

즉 미분하는 행렬에 결과의 차원을 맞추는 것이다.



$\frac{\partial s}{\partial W} = \delta \frac{\partial z}{\partial W}$에서

$\frac{\partial z}{\partial W}$는 $x$임을 알 수 있다. ( $ z=Wx+b$)

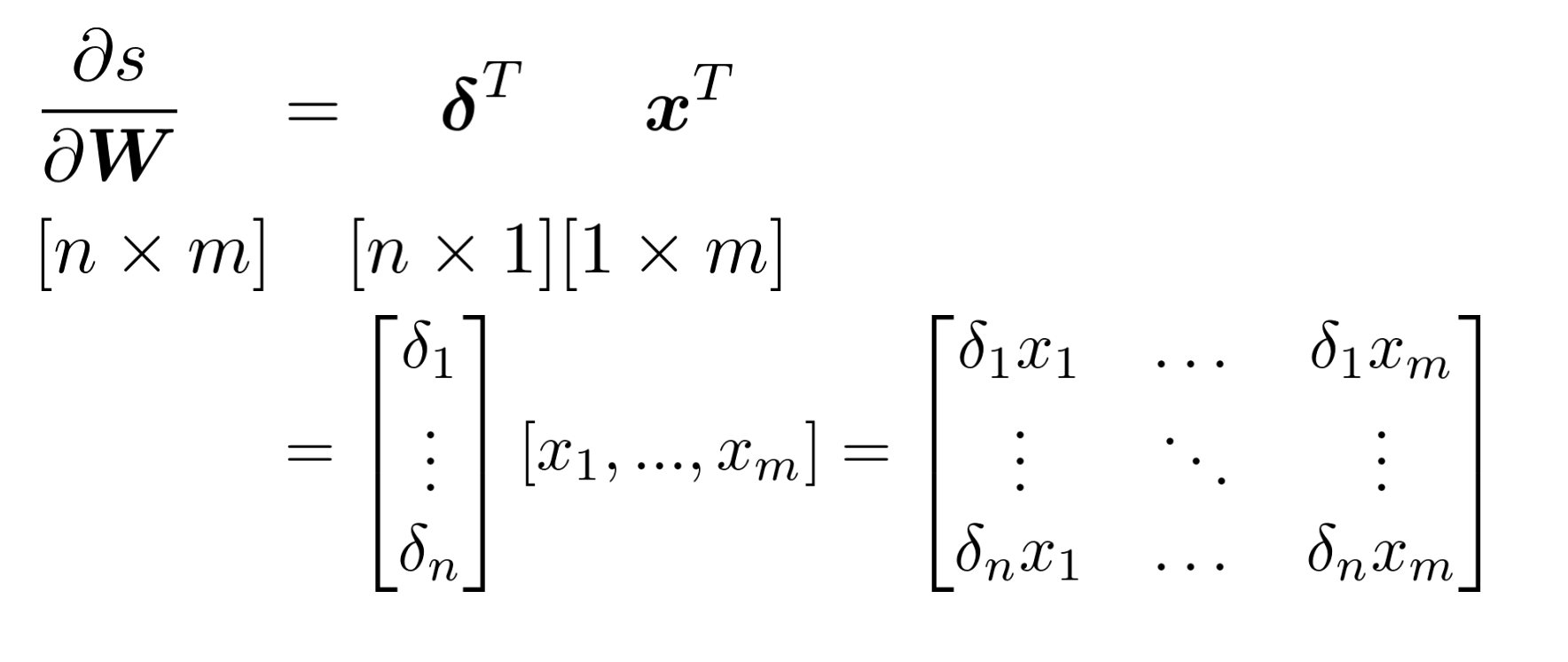

하지만 shape convention을 위해 아래처럼 각 항에 transpose를 취한다.

여기까지가 기본적인 행렬의 미적분학이다.

이제 역전파로 넘어가보자.

---

Backpropagation

아래 그림처럼 입력부터 하나씩 연산을 하면서 식을 계산하는 법을 순전파(forward propagation)이라고 한다.

순전파를 해서 값을 계산할 수 있지만, 그 이후에는 gradient를 통해 학습을 진행해야한다.

이 방법을 역전파(backpropagation)이라고 한다.

아래 그림처럼 오른쪽에서 시작해 점차 입력값의 방향으로 이동하는 방식이다.

각 과정에서 각 연산에 대한 결과의 변화량을 계산한다.

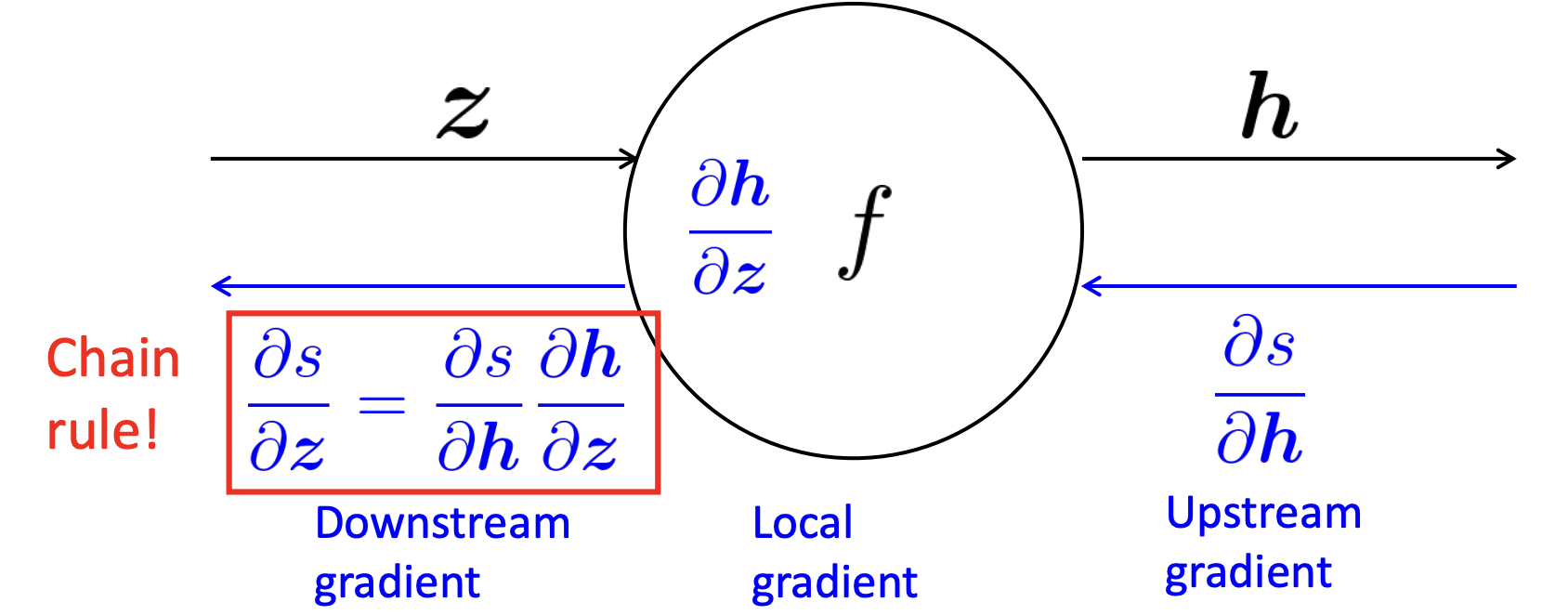

하나의 노드를 기준으로 살펴보면, 노드는 먼저 상위 노드에서 upstream gradient를 받는다.

이를 local gradient와 곱하면 그 아래 노드를 위한 downstream gradient를 계산할 수 있다.

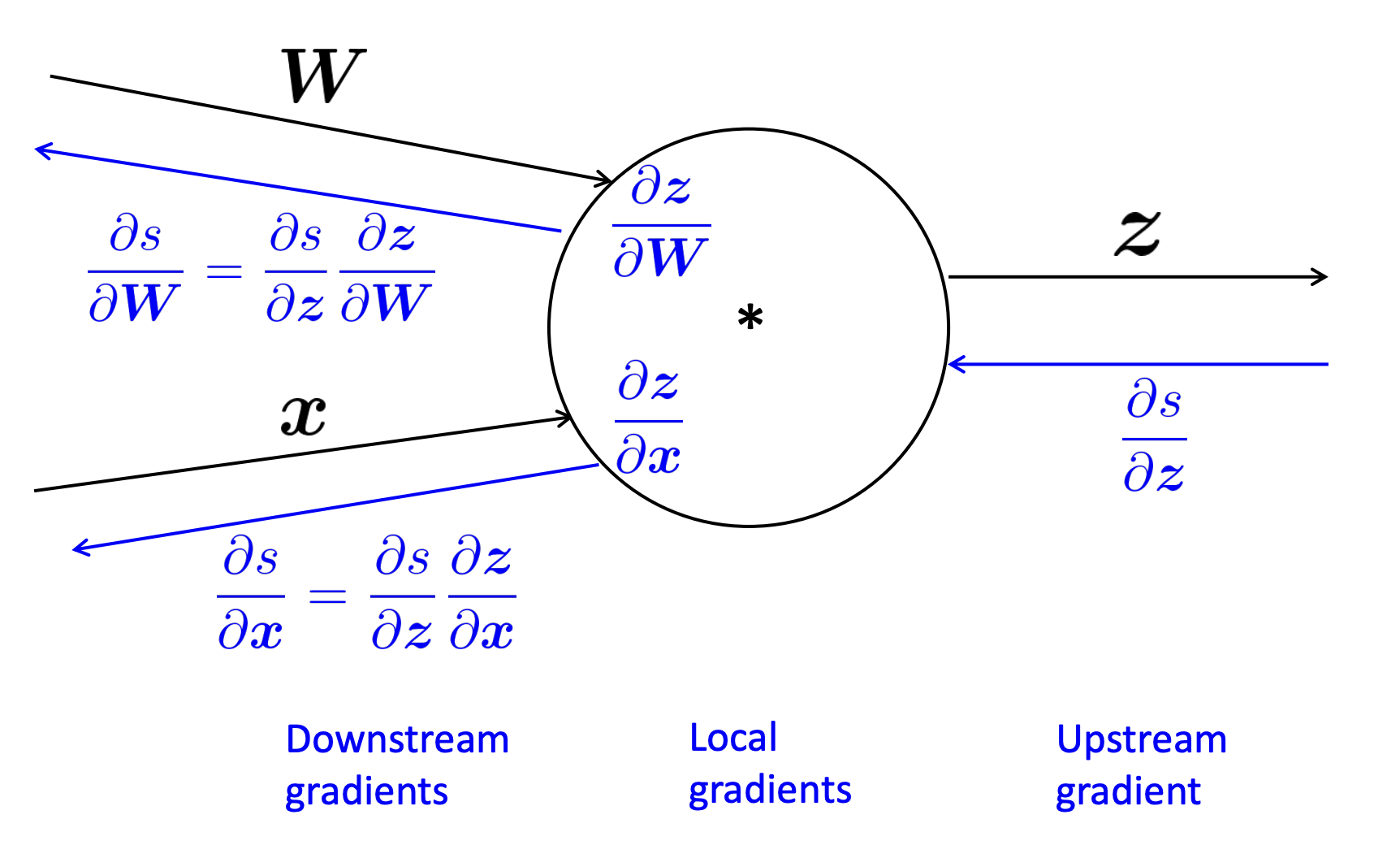

이번에는 입력이 여러개인 노드의 예시이다.

똑같이 하나의 upstream gradient를 받지만 두 개의 downstream gradient를 계산해야한다.

노드에 들어오는 각 input에 대한 local gradient를 따로 계산 후 이를 사용해 downstream gradient를 각각 계산한다.

아래와 같은 식에 실제로 적용해보자.

과정을 정리하면

1. 그래프를 그린다.

2. 순전파를 계산한다.

3. 역전파를 계산한다.

이 경우에서 보면 아래같은 속성들을 알 수 있다.

+ 노드 : upstream에서 온 값을 그대로 내려보낸다

* 노드 : 순방향 계수(forward coefficient)들이 서로 바뀌어 upstream값과 곱해진다

max 노드 : 입력 중 하나로만 역전파가 된다





이 방법들은 그래프에서 사이클이 없다면 항상 적용가능하다.

사이클이 없는 그래프라면 topological sort를 통해 정렬을 하고,

순전파를 하고 최종 출력을 1로 초기화 한다음 역전파를 실행하면 된다.

만약 순전파보다 역전파에서 더 큰 시간복잡도를 갖는다면 효율적이지 못한 계산을 하고 있다는 뜻이다.

위에서 본 $\delta$처럼 중복 계산이 포함되게 되면 이런 일이 벌어진다.



물론 컴퓨터가 다 계산을 해주지만, 전부 자동적으로 해주던 프로그램은 인기가 없었고, 요즘은 순전파,역전파만 알아서 해주고,활성화 함수와 그 local gradient등은 다른 클래스로 코딩을 해서 가져오는 방식이 사용된다.



아래의 예시 코드를 보면, 순전파/역전파는 forward()/backward()라는 함수만으로 알아서 되는 것을 확인할 수 있다.



하지만 아래처럼 각 계산 함수에 대한 클래스는 사람이 직접 코딩해야한다.
