[CV 논문] Fully Convolutional Networks for Semantic Segmentation





아래 글에서 이 블로그에서 리뷰한 논문들의 흐름과 분야별 분류를 한 눈에 볼 수 있다.

읽은 논문들 정리

읽은 논문들 정리





이번 논문은 FCN이라고 부르는 모델에 대한 논문이다.

---



FCN은 Segmentation을 하는 모델이다.

Segmentation은 픽셀 하나하나를 분류하는 것이다.

Segmentation은 두 가지로 나눠지는데, 각각 Semantic Segmentation과 Instance Segmentation이다.

Semantic Segmentation은 각 픽셀이 어떤 카테고리인지를 분류한다.

Instance Segmentation은 이에 더해서, 같은 사람이더라도 다른 사람이라면 구분을 하는 것이다.



---

Fully convolutional networks

이때까지의 모델들 마지막에 붙어있던 FC층을 Convolution Layer로 갈아낀다.

결국 모든 층이 Convolution Layer로 구성된다.

저자들은 이런 식으로 층이 쌓인 것은 하나의 큰 복잡한 필터가 되는 것 뿐이라고 얘기한다.



이 근거를 간단히 얘기하면 예를 들어 3x3필터를 적용하는 경우, 한 픽셀의 정보는 이전 층의 3x3구역의 정보를 담고 있을 것이고, 하나 더 앞에 있는 층 기준으로는 그 범위가 5x5인것과 같기 때문이다.

이 구역을 receptive Field라고 부르는데, 결국 층이 깊어지면 마지막의 층에서의 한 픽셀의 receptive Field가 넓어지는 것과 같다.

따라서 저자들처럼 위와 같이 주장할 수 있다.

이를 deep filter또는 FCN이라고 부른다.



손실함수는 모든 픽셀에 대해 정답과 얼마나 틀렸는지($l'$)를 구해 더하는 방식이다.

$$l(x; \theta) = \sum_{ij} l'(x_{ij}; \theta)$$

이런 방식의 손실함수를 SGD와 결합하면 효율이 좋다고 설명한다.

이미지를 패치로 나눠 계산하면 중복 계산이 있지만 이미지 전체를 넣으면 없기 때문이다.



---

Adapting classifiers for dense prediction

FC는 고정된 크기의 입력을 받아 하나의 결과만을 출력한다.

이때 FC는 공간정보가 포함되지 않는다.

이걸 Conv레이어로 바꾸면(convolutionalization) 입력 이미지의 크기가 바뀌어도 잘 동작이 된다.

또한 결과는 2D로 나오게 되고 따라서 공간 정보가 포함되게 된다.

위 그림을 보면 더 이해가 잘 될 것이다.

---

Shift-and-stitch vs Upsampling

320 x 320의 이미지를 생각해보자.

여기에 stride 32인 필터를 적용하면 그 결과는 10 x 10 이 될 것이다.

segmentation은 원본의 각 픽셀에 대해 결과를 내야한다.

하지만 겨우 100개의 픽셀로 원본의 픽셀을 예측하려고 하면 부정확하다.



따라서 논문에서는 먼저 Shift and Stitch라는 방법을 소개한다.

입력과 같은 320 x 320을 만들기 위해 이미지를 위로/오른쪽으로 1픽셀 씩 밀면서 필터를 다시 적용한다.

그러나 이 방법은 휠씬 많은 계산을 요구한다.



따라서 filter rarefaction이라는 방법도 소개한다.

이는 그냥 10 x 10결과의 각 픽셀 사이를 0으로 채워 320 x 320을 만드는 것이다.



그러나 논문은 이 두 방법을 모두 사용하지 않고  Upsampling이라는 방법을 사용했다.

결과의 각 픽셀 사이를 ai가 채우게 하는 방법이다.



이때는 일반적인 필터와 반대로 1개의 픽셀을 보고 이를 32 x 32로 결과를 만든다.

픽셀 1개만 보고 32 x 32로 확장시키면 성능이 좋지 않을 것이기 때문에 64 x 64필터를 사용해서 크게 만든 후 옆 픽셀에서 또 계산된 64 x 64의 결과과 겹치는 부분을 활용한다.

즉 옆 픽셀도 고려되어 크게 확장을 시키는 것이다.

---

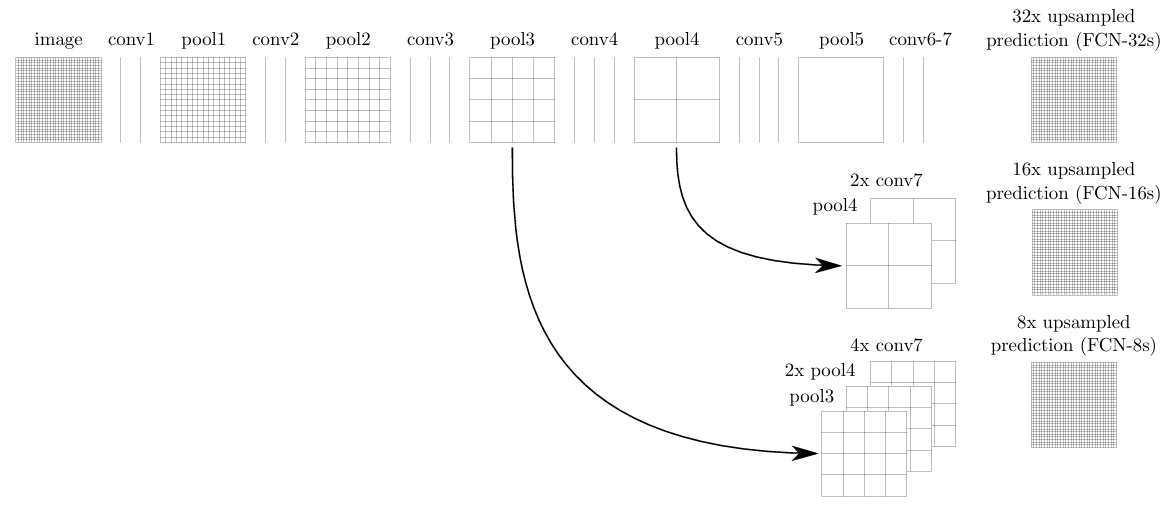

Skip Architecture

기존의 VGG같은 분류기를 FCN으로 바꾸고 upsampling과 pixelwise loss를 추가해서 모델을 구성했다.

처음부터 학습이 아닌 이미 분류가 가능한 모델을 파인튜닝했다.



이 모델에는 skip archetecture라는 구조가 들어간다.

이 구조가 나온 이유는 다음과 같다.



conv층을 지날수록 원본 이미지는 픽셀 하나하나 단위의 정보는 잃는 대신 점차 이미지의 특성을 배우게 된다.

예를 들어서 이 근처에 고양이가 있다 와 같은 정보이다.

반대로 층이 많이 진행되기전, 원본 이미지에 가까울 때는 정확한 픽셀 경계선이 어디인지 등을 알지만 반대로 이 픽셀이 고양이 귀인지 무엇인지 등 추상화된 특성 정보는 없다.

segmentation은 고양이를 구성하는 픽셀 하나하나를 칠해야하는데, 따라서 초반과 후반의 정보를 합쳐서 의미도 정확하고 테두리도 정확한 결과를 만드는 구조가 skip Architecture이다.

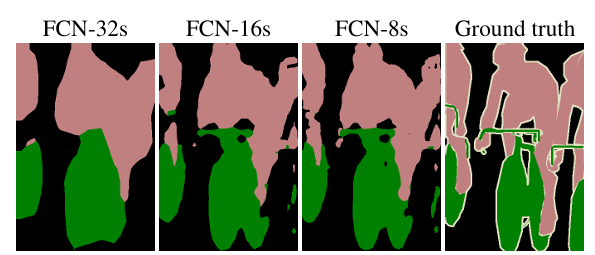

먼저 skip이 적용되지 않은 구조, FCN-32s이다.

이는 conv7까지 통과한 이미지를 바로 32배로 키운다.

그만큼 뭉툭한 결과가 나온다.



이제 FCN-16s부터는 skip connection이 적용된다.

먼저 conv7의 결과를 2배 키운다.

이 크기는 pool4에서 나온 결과와 크기가 같다.

이 pool4에서 나온 결과에 1x1 필터를 적용해 채널 수를 맞춰주고 이 두 결과를 element wise하게 더한다.

이 크기를 16배 해서 최종결과를 만든다.

pool4의 정보가 상대적으로 더 세밀하므로 FCN-32s보다 더 샤프한 결과가 나온다.



FCN-8s은 한 단계 더 나아간 방식이다.

FCN-16s에서 더해서 만든 2배 크기의 결과를 다시 2배 키운다.

이 값을 pool3에서 나온 결과와 더한다.

이 값을 8배 키우면 최종 결과가 나온다.

---

결과

결과적으로 당시 모델들에 비해 압도적인 성능과 빠른 속도를 보여주었다.
