[CV 논문] Mip-NeRF: A Multiscale Representation for Anti-Aliasing Neural Radiance Fields





아래 글에서 이 블로그에서 리뷰한 논문들의 흐름과 분야별 분류를 한 눈에 볼 수 있다.



읽은 논문들 정리

---



이전에 알아봤었던 NeRF의 단점을 보완하기 위해 나온 논문이다.

그럼 NeRF의 단점이 뭔지 간략히 알아보자.

NeRF는 선(ray)를 쏴서 렌더링을 한다.

학습된 거리에서는 좋지만 만약 멀리있는 곳의 이미지를 그려야할 때는 문제가 발생할 수 있다.

그 중 하나가 앨리어싱(aliasing)이다.

한국어로 하면 계단현상 정도로 표현할 수 있다.

아래 그림을 보면 이해하기 쉬울것이다.

한 픽셀이 감당하는 이미지는 거리가 멀어질수록 넓어진다.

이럴 때는 해당 픽셀이 이 넓은 지역의 평균적인 정보를 담아야하는데, NeRF는 굵기가 없는 선을 사용하기 때문에 아주 좁은 지점의 색을 가져오게 된다.

반대로 너무 가까운 곳을 보려고 할 때도 문제가 발생한다.

사람이 초점이 맞지 않는 것처럼 뿌옇게 되는 현상이 생긴다.



Mip-NeRF는 이를 선이 아닌 원뿔을 사용하므로써 해결했다.

---

NeRF 복습

선에서 원뽈로 도구를 바꾸면서 기존 NeRF의 PE, Positional Encoding에 해당하는 개념인 IPE, Integrated Positional Encoding을 만들었다.

논문에서도 2.1절에 따로 NeRF복습 코너를 만들어놓았듯이 NeRF에서 나온 내용들을 좀 알아야 수월하게 읽히기 때문에 조금 내용정리를 해보자.



NeRF 논문 자체에 대한 리뷰 글은 아래를 클릭하면 볼 수 있다.

[CV 논문] NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis

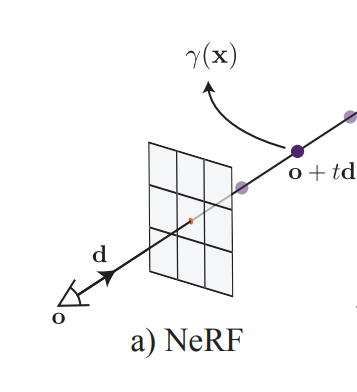

먼저 $r(t) = o + td$라는 식은 카메라의 중심 $o$에서 $d$방향으로 광선을 쏘는 것을 의미한다.

$t$의 값으로 거리를 조절한다.

점의 좌표를 나타낼 때 단순히 3차원으로 나타내지 않고 변화를 더 잘 탐지할 수 있게 PE, Positional Encoding를 통해 차원 수를 늘린다.

3차원 좌표 $x$를 PE하는 식은 아래와 같다.

$$\gamma(x) = [\sin(x), \cos(x), \dots, \sin(2^{L-1}x), \cos(2^{L-1}x)]^T$$

$L$은 사람이 결정하는 하이퍼파라미터이다.



어떤 점 $t_k$가 있을 때 이 점의 색상과 밀도를 정하기 위해 MLP를 사용한다.

밀도는 $\tau_k$, 색상은 $c_k$로 표시하자.

$$[\tau_k, c_k] = MLP(\gamma(r(t_k)); \Theta)$$



이제 한 광선에 대해 그 위의 점들의 색상과 밀도를 통합해 특정각도에서 특정위치를 바라봤을 때의 픽셀 정보를 산출한다.$$C(r; \Theta, t) = \sum_{k} T_k (1 - \exp(-\tau_k(t_{k+1} - t_k))) c_k$$

원래는 적분을 해야하지만 컴퓨터는 적분할 수 없으므로 이산 합으로 바꿔 계산을 했었다.

위 식에서 $T_k$는 투과도를 얘기한다.

광선이 그 점까지 가면서 얼마나 가려지지 않았는지를 얘기한다.



광선에서 점을 균등하게 뽑아서 더하는 것보다 물체가 놓여있는 핵심 지역에 많은 점을 배치해 계산하는 것이 더 정확할 것이다.

그래서 Coarse, Fine이라는 두 개의 MLP를 사용한다.

먼저 Coarse MLP는 광선을 균등하게 나눠서 각 구간에서 점을 하나씩 뽑는다.

이를 통해 대략적으로 물체가 어디있는지 파악한다.



Fine MLP는 이 정보를 바탕으로 물체가 있을 것이라고 예상되는 지점에 더 많은 점을 배치한다.

최종적으로 이 두 모델에서 나온 샘플을 모두 합쳐서 계산을 한다.

$$L = \sum_{r \in \mathcal{R}} \left[ \| C^*(r) - C(r; \Theta^c, t^c) \|_2^2 + \| C^*(r) - C(r; \Theta^f, t^f) \|_2^2 \right]$$



---

Mip-NeRF

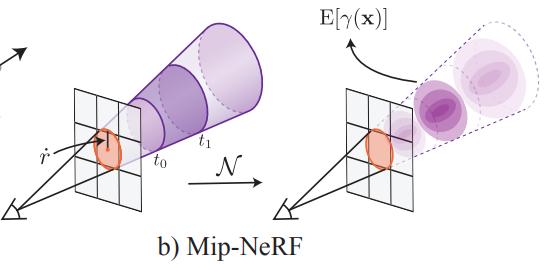

위에서 얘기했듯 크기가 없는 광선을 쏘는 대신 픽셀의 크기를 고려한 원뿔을 캐스팅한다.

NeRF에서는 점들을 샘플링했지만, Mip-NeRF는 원뿔 Frustum을 샘플링한다.

이 Frustum은 뿔 종류에 대해 밑면과 평행하게 잘라는 밑부분을 가리키는 용어이다.

한국어로는 뿔대 정도라고 생각하면 된다.

이제 이를 수학적으로 모델링하고 계산해보자.

$o$ : 카메라의 중심, 툭히 Mip-NeRF에서는 원뿔의 꼭짓점이라고도 볼 수 있다.

$d$ : 원뿔을 쏘는 방향.

$x$ : 점의 좌표

$F$ : 특정 원뿔대에 속한 점 $x$들의 집합.

$t_k$ : 중심선($d$)을 따라 이동한 거리 (NeRF)와 동일.

$\dot{r}$ : 이미지 평면에서의 원뿔의 반경.

이때 값을 단순히 픽셀 안에 내접하도록 설정하는 것은 아니다.

픽셀의 너비에 $2/\sqrt(12)$를 곱해 설정한다.

이렇게 하는 이유는 픽셀의 분산과 원의 분산을 동일하게 맞추기 위해서이다.

픽셀의 한 변이 $w$이면 uniform을 가정했을 때 분산은 $\frac{w^2}{12}$이고,

원의 분산은 $\frac{r^2}{4}$이다.

이 두 값이 같다고 하고 식을 정리하면 위와 같은 식이 나온다.



특정 구간 $[t_0, t_1]$ 사이의 원뿔대 내부에 있는 점 $x$의 집합 $F$는 다음과 같이 정의된다.

$$F(x, o, d, \dot{r}, t_0, t_1) = \mathbb{1} \left\{ (t_0 < \frac{d^T(x-o)}{\|d\|_2^2} < t_1) \wedge (\frac{d^T(x-o)}{\|d\|_2 \|x-o\|_2} > \frac{1}{\sqrt{1+(\dot{r}/\|d\|_2)^2}}) \right\}$$



\mathbb{1} \left\{ \right\}라는 것은 { } 안의 내용이 만족되면 1을, 아니라면 0을 내뱉는 함수이다.

이 안의 내용을 보면, $\wedge$으로 연결되어 있다.

이를 기준으로 앞부분은 x를 뿔의 중심축에 내렸을 때 해당 범위($[t_0,t_1]$)에 있는지를 판별하고,

뒷부분은 원뿔의 범위안에 있는지(중심축으로부터의 각도)를 판별한다.



$$\gamma^*(o, d, \dot{r}, t_0, t_1) = \frac{\int \gamma(x) F(x, \cdot) dx}{\int F(x, \cdot) dx}$$

이 식은 원뿔대 내부의 모든 점에 대한 PE의 기대값이다.

$\gamma(x)$는 점 $x$를 위치 인코딩을 통해 변환시킨 값이다.

$F$를 곱해 모두 더한 값을 $F$를 모두 더한 값으로 나누기 때문에 이 점들의 위치 인코딩의 평균을 구할 수 있다.



수학적으로는 이렇다.

하지만 위 적분을 계산할 수가 없기 때문에 Multivariate Gaussian Approximation를 사용해 원뿔대를 근사한다.

이 $F$의 평균과 분산을 구해보자.



먼저 표현의 편의를 위해 두 가지 변수를 만들자.

$t_{\mu} = (t_0+t_1)/2 , t_\delta = (t_1-t_0)/2$이다.

의미는 각각 광선방향 기준으로 원뿔의 중간 좌표, 원뿔대 높이(길이)의 반을 의미한다.



이를 이용해 광선 방향의 평균거리와 분산, 광선 수직 방향의 분산을 구하면 아래와 같다.

대학교 수준의 미적분을 할 수 있다면 구할 수 있지만 아래 링크의 파일에 잘 정리되어있으니 궁금한 사람은 보면 좋을 듯 하다.

https://openaccess.thecvf.com/content/ICCV2021/supplemental/Barron_Mip-NeRF_A_Multiscale_ICCV_2021_supplemental.pdf



광선 방향의 평균 거리: $\mu_t = t_\mu + \frac{2t_\mu t_\delta^2}{3t_\mu^2 + t_\delta^2}$

광선 방향의 분산: $\sigma_t^2 = \frac{t_\delta^2}{3} - \frac{4t_\delta^4(12t_\mu^2 - t_\delta^2)}{15(3t_\mu^2 + t_\delta^2)^2}$

광선 수직 방향의 분산: $\sigma_r^2 = \dot{r}^2 \left( \frac{t_\mu^2}{4} + \frac{5t_\delta^2}{12} - \frac{4t_\delta^4}{15(3t_\mu^2 + t_\delta^2)} \right)$



이 값들은 광선 방향을 축으로 잡고 계산한 값이므로 이를 월드좌표계로 변환하면,

원뿔대의 평균과 공분산을 얻을 수 있다.

$$\mu = o + \mu_t d, \quad \Sigma = \sigma_t^2(dd^T) + \sigma_r^2(I - \frac{dd^T}{\|d\|_2^2})$$



---

위치 인코딩 $\gamma (x)$은 sin과 cos의 조합이었다.

$$\gamma(x) = [\sin(x), \cos(x), \dots, \sin(2^{L-1}x), \cos(2^{L-1}x)]^T$$



이를 아래처럼 바꿀 수 있다.

$$P = \begin{bmatrix} 1 & 0 & 0 & 2 & 0 & 0 & \dots & 2^{L-1} & 0 & 0 \\ 0 & 1 & 0 & 0 & 2 & 0 & \dots & 0 & 2^{L-1} & 0 \\ 0 & 0 & 1 & 0 & 0 & 2 & \dots & 0 & 0 & 2^{L-1} \end{bmatrix}^T \quad$$

3차원 좌표 $x$에 대해 $Px$를 계산해보면 위와 같다는 것을 확인할 수 있다.



 NeRF에서 PE를 했듯이 이 $P$행렬을 사용해 Mip-NeRF에서 IPE를 해보자.

$\mu_\gamma = P \mu$

$\Sigma_\gamma = P \Sigma P^T$



먼저 수학적으로 정규분포를 따라는 변수에 대한 sin,cos함수의 기댓값은 아래처럼 구해져있다.

$$E_{x \sim \mathcal{N}(\mu, \sigma^2)}[\sin(x)] = \sin(\mu) \exp(-(1/2)\sigma^2) \quad$$

$$E_{x \sim \mathcal{N}(\mu, \sigma^2)}[\cos(x)] = \cos(\mu) \exp(-(1/2)\sigma^2) \quad$$



이 식들에 우리가 구한값을 넣으면된다.

$$\gamma(\mu, \Sigma) = \begin{bmatrix} \sin(\mu_\gamma) \circ \exp(-(1/2)\text{diag}(\Sigma_\gamma)) \\ \cos(\mu_\gamma) \circ \exp(-(1/2)\text{diag}(\Sigma_\gamma)) \end{bmatrix} \quad$$

이때 보통 $L=16$을 사용하므로 전체 인코딩변환 후에는 96x1의 차원을 갖는 벡터가 나오게된다.

---

아키텍처

기존 NeRF는 Coarse와 Fine 두 개의 MLP가 있었다.

Mip-NeRF에서는 이를 하나로 줄여 연산량을 반절 가량으로 줄일 수 있었다.



NeRF는 점을 입력으로 받았기 때문에 점 정보만 가지고는 이게 얼마나 멀리 떨어져있는 것인지 몰랐다.

하지만 Mip-NeRF는 분산 자체가 식에 들어가기 때문에 얼마나 멀리있는 대상인지를 알 수 있다.

IPE수식에서 의미를 보자면, 분산이 커지면 고주파 성분의 값이 지수함수 스케일로 줄어드는 것을 볼 수 있다.

따라서 MLP 입장에서 지금 처리 중인 데이터에서 고주파 성분이 0에 가깝다면 알아서 멀리있는 대상을 처리하는 중이라는 것을 알 수 있는 것이다.



NeRF에서 쓰이던 계층적 샘플링 전략은 그대로 사용된다.

다만 MLP가 하나로 줄어들었으므로,

일단 균등하게 구간을 잘라 대략적인 밀도를 파악 후 중요한 구간은 추가로 쪼개서 똑같은 MLP를 통해 더 정밀하게 계산한다.



손실함수는 아래와 같다.

$$\min_{\Theta} \sum_{r \in \mathcal{R}} (\lambda \| C^*(r) - C(r; \Theta, t^c) \|_2^2 + \| C^*(r) - C(r; \Theta, t^f) \|_2^2)$$

방금 설명했듯이 NeRF에서 두 MLP의 Loss를 더해 손실함수를 만든것처럼,

여기서는 같은 함수를 두 번 사용하므로 같은 함수에 대한 Loss를 두번 더한다.

다만 Coarse역할을 하는 항은 상대적으로 부정확하기 때문에 $\lambda=0.1$을 주었다.



이 그림이 두 모델의 차이를 잘 설명해준다.

NeRF는 x축 방향으로 얼마나 멀리 가든 점을 샘플링해서 Encoded Sample도 각 색의 구분이 명확하지만

Mip-NeRF는 멀어지면 회색 부분들로 뭉쳐 두리뭉실하게 표현되는 것을 확인할 수 있다.

이는 멀리 있으면 더 큰 범위의 정보를 한 픽셀에 담아야하기 때문에 각 세부 부분들의 평균을 낸 것이라고 생각할 수 있다.



결과적으로 에러유 압도적으로 감소하고, 모든 해상도에서 우위였으며 더 빠른 속도까지 잡게 되었다.
